VAN ĐIỆN TỪ (SOLENOID VALVE) LÀ GÌ? CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG VÀ PHÂN LOẠI CHI TIẾT

---

VAN ĐIỆN TỪ LÀ GÌ?

Van điện từ (Solenoid Valve) là thiết bị điều khiển dòng chảy tự động bằng điện từ, dùng để đóng/mở hoặc chuyển hướng dòng lưu chất (nước, khí, hơi, dầu…).

👉 Khi cấp điện → cuộn coil tạo từ trường → hút lõi từ → mở van
👉 Khi ngắt điện → lò xo hồi → van đóng

📌 Theo nguyên lý kỹ thuật, đây là thiết bị cơ điện (electromechanical) dùng lực điện từ để điều khiển dòng chảy chất lỏng hoặc khí trong hệ thống

👉 Van điện từ là thành phần cực kỳ quan trọng trong tự động hóa công nghiệp (automation).

---

VAI TRÒ CỦA VAN ĐIỆN TỪ TRONG HỆ THỐNG

Van điện từ được sử dụng để:

• Đóng/mở dòng chảy nhanh
• Điều khiển tự động bằng PLC / timer
• Chuyển hướng dòng (khí, nước, dầu)
• Kiểm soát hệ thống từ xa

👉 Nhờ phản ứng nhanh và chính xác, solenoid valve được dùng rộng rãi trong hệ thống điều khiển tự động

---

CẤU TẠO VAN ĐIỆN TỪ

Một van điện từ tiêu chuẩn gồm:

1. Thân van (Body)

• Chứa đường dòng chảy
• Vật liệu: đồng, inox, nhựa, thép

---

2. Cuộn coil (Solenoid Coil)

• Dây đồng quấn tạo từ trường
• Điện áp: 24V, 110V, 220V

---

3. Lõi từ (Plunger / Core)

• Bị hút khi có điện
• Điều khiển đóng/mở van

---

4. Lò xo (Spring)

• Đưa van về trạng thái ban đầu

---

5. Gioăng làm kín (Seal)

• NBR, EPDM, PTFE
• Chống rò rỉ

---

NGUYÊN LÝ HOẠT ĐỘNG VAN ĐIỆN TỪ

Nguyên lý hoạt động dựa trên lực điện từ:

---

🔹 Trạng thái không cấp điện:

• Lò xo ép lõi từ xuống
• Van đóng (thường đóng – NC)

---

🔹 Khi cấp điện:

• Coil sinh từ trường
• Hút lõi từ lên
• Mở đường dòng chảy

---

🔹 Khi ngắt điện:

• Mất từ trường
• Lò xo đẩy lõi xuống
• Van đóng lại

👉 Quá trình này diễn ra rất nhanh (mili giây) và chính xác

---

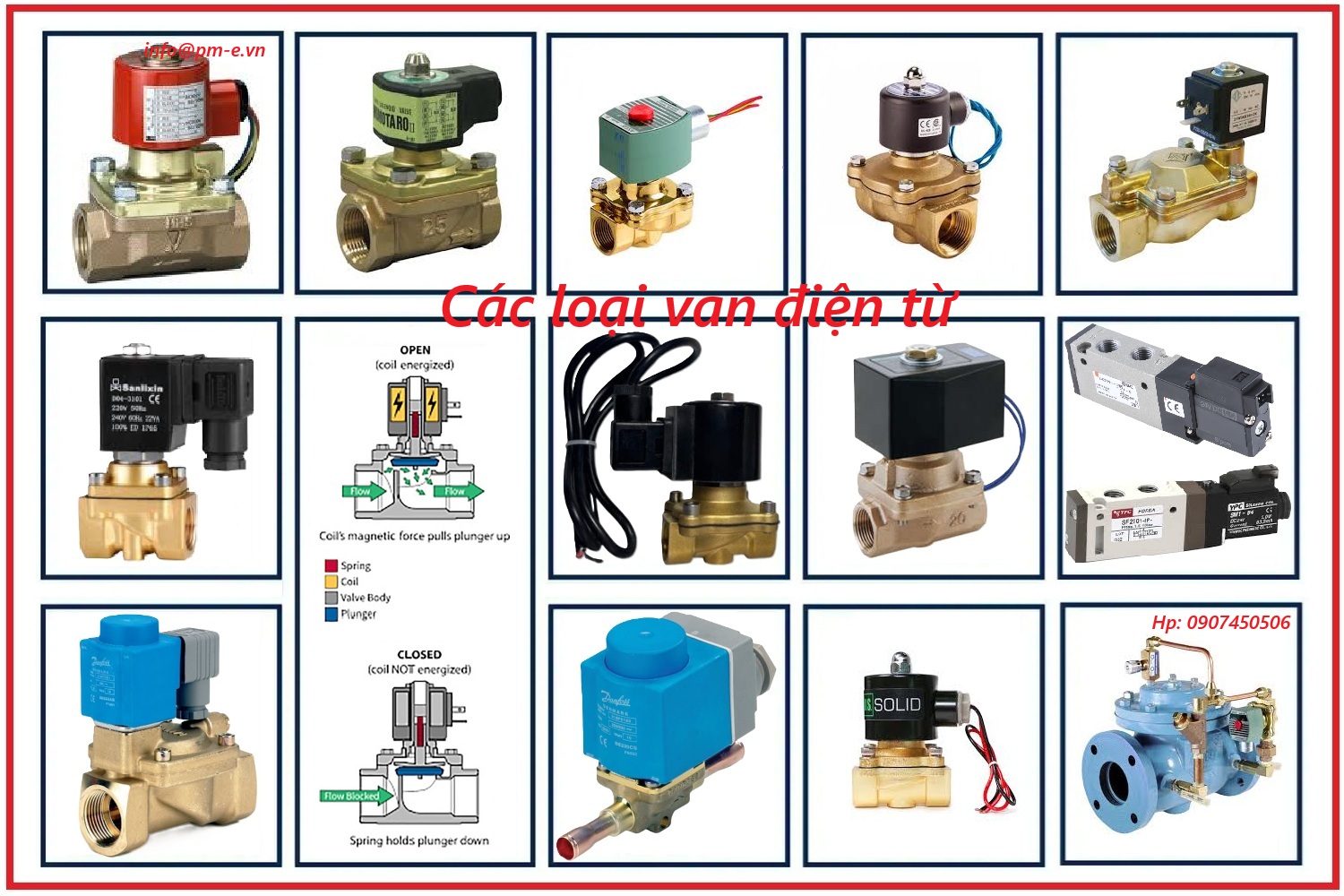

PHÂN LOẠI VAN ĐIỆN TỪ PHỔ BIẾN

---

1. Theo nguyên lý hoạt động

a. Van điện từ trực tiếp (Direct Acting)

• Coil tác động trực tiếp
• Dùng cho áp thấp, lưu lượng nhỏ

---

b. Van điện từ gián tiếp (Pilot Operated)

• Dùng áp lực môi chất
• Lưu lượng lớn, áp cao

---

c. Van điện từ bán trực tiếp

• Kết hợp 2 loại trên

👉 Đây là 3 loại phổ biến nhất trong công nghiệp

---

2. Theo trạng thái

• Normally Closed (NC) – thường đóng
• Normally Open (NO) – thường mở

---

3. Theo số cửa (port)

• 2/2 (2 cửa – đóng mở)
• 3/2 (3 cửa – chuyển hướng)
• 5/2 (dùng khí nén)

👉 Các cấu hình này quyết định chức năng điều khiển dòng

---

PHÂN LOẠI THEO MÔI TRƯỜNG SỬ DỤNG (RẤT QUAN TRỌNG)

---

🔥 1. Van điện từ cho hơi nóng (Steam)

• Vật liệu: inox / thép
• Gioăng: chịu nhiệt cao (PTFE, Viton)
• Nhiệt độ: 180–220°C

👉 Dùng trong lò hơi, hệ steam

---

💧 2. Van điện từ cho nước (Water)

• Vật liệu: đồng, inox
• Gioăng: NBR / EPDM
• Ứng dụng: cấp nước, tưới tiêu

---

💨 3. Van điện từ cho khí nén (Air)

• Loại: 3/2, 5/2
• Điều khiển xy lanh khí
• Dùng trong hệ automation

---

⛽ 4. Van điện từ cho dầu, xăng

• Vật liệu: inox 316
• Chống cháy nổ
• Độ kín cao

---

☣️ 5. Van điện từ cho hóa chất

• Vật liệu: inox 316 / nhựa
• Gioăng: PTFE
• Chống ăn mòn

---

SO SÁNH VAN ĐIỆN TỪ VÀ VAN AN TOÀN

---

ƯU ĐIỂM CỦA VAN ĐIỆN TỪ

✔ Đóng mở cực nhanh
✔ Tự động hóa dễ dàng
✔ Điều khiển từ xa
✔ Giá thành hợp lý
✔ Kích thước nhỏ gọn

---

NHƯỢC ĐIỂM

❌ Phụ thuộc nguồn điện
❌ Không phù hợp điều tiết liên tục
❌ Dễ hỏng nếu môi trường bẩn

---

ỨNG DỤNG VAN ĐIỆN TỪ

Van điện từ được sử dụng trong:

• Hệ thống nước
• Hệ thống hơi
• Khí nén
• Dầu khí
• Hóa chất
• Thực phẩm
• HVAC
• Tự động hóa nhà máy

---

CÁCH CHỌN VAN ĐIỆN TỪ PHÙ HỢP

---

1. Theo môi trường

• Nước → đồng / inox
• Hơi → inox chịu nhiệt
• Khí → van khí nén
• Hóa chất → inox 316 / PTFE

---

2. Theo điện áp

• 24V DC
• 220V AC

---

3. Theo áp suất & nhiệt độ

• Kiểm tra max pressure
• Kiểm tra nhiệt độ môi trường

---

4. Theo kích thước

• DN8 – DN100 phổ biến

---

LIÊN HỆ PHÚC MINH ENGINEERING

Phuc Minh Engineering Co., Ltd chuyên cung cấp:

• Van điện từ nước
• Van điện từ hơi nóng
• Van điện từ khí nén
• Van điện từ hóa chất
• Van điện từ điều khiển tự động

🌐 Website: pm-e.vn
📧 Email: info@pm-e.vn
📱 Hotline: 0907 450 506 – 0902 720 814 – 0979 737 351 – 0902 800 728

---

KẾT LUẬN

Van điện từ là thiết bị cốt lõi trong hệ thống tự động hóa hiện đại:

✔ Điều khiển nhanh – chính xác
✔ Tự động hoàn toàn
✔ Ứng dụng đa ngành

👉 Lựa chọn đúng loại solenoid valve sẽ giúp hệ thống vận hành ổn định, tiết kiệm chi phí và tăng hiệu suất.
