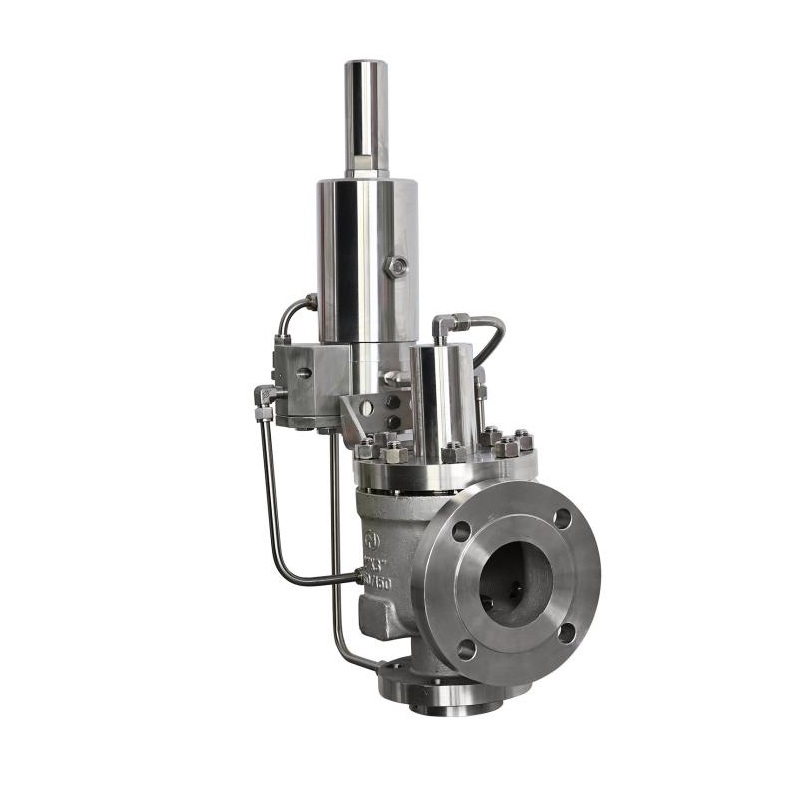

Van An Toàn Kiểu Điều Khiển Bằng Pilot (Pilot Operated Safety Relief Valve)

Van an toàn điều khiển bằng pilot có khả năng hoạt động ở áp suất cài đặt cao hơn đáng kể so với các van an toàn lò xo. Hoạt động và độ nâng của van không bị ảnh hưởng bởi áp suất ngược (back-pressure).

Mã và Tiêu chuẩn:

• Chỉ thị Châu Âu: 2014/34/UE (ATEX)

• Hệ thống chất lượng: EN ISO 9001:2015

Thiết kế theo tiêu chuẩn:

• EN ISO-4126-1 & ASME VIII Phần 1 (Div. 1)

Chứng nhận:

• PED Module B + D

• ASME “UV” & “NB”

Kích thước và Áp suất làm việc:
ASME:

• Kích thước: từ 1" x 2" đến 8" x 10"

• Áp suất: từ 150# đến 2500#

EN/ISO:

• Kích thước: từ DN25 x DN50 đến DN200 x DN250

• Áp suất: từ PN10 đến PN420

Vật liệu:
Theo tiêu chuẩn ASME/ASTM và EN

• Tài liệu:

PDF - 0.18 Mb

PED Certificate Module G

PDF - 0.29 Mb

EU-TYPE EXAMINATION CERTIFICATE – Model MVP648T10

PDF - 0.67 Mb

Pilot Operated Valves Catalogue

PDF - 0.15 Mb

Certificate of quality system approval - Models 3-5111; 3-5161; 3-5000;5100; 5500; 6400 ; MVP648T10
