🔷 Tổng quan về hệ thống đường ống áp lực cao

Đường ống áp lực cao (High Pressure Piping System) được sử dụng rộng rãi trong:

• Ngành dầu khí
• Nhà máy nhiệt điện
• Hệ thống hơi nóng (steam system)
• Nhà máy hóa chất

👉 Các hệ thống này hoạt động trong điều kiện:

• Áp suất cao (Class 150 – Class 2500)
• Nhiệt độ cao
• Môi trường khắc nghiệt

➡️ Vì vậy, việc lựa chọn ống và phụ kiện phù hợp là yếu tố sống còn để đảm bảo an toàn và hiệu suất vận hành.

⚙️ Yêu cầu kỹ thuật của ống và phụ kiện áp lực cao

Các thành phần trong hệ thống cần đáp ứng:

✔️ Chịu áp lực cao

• Đảm bảo không biến dạng hoặc nứt vỡ

✔️ Chịu nhiệt tốt

• Tùy môi trường từ -46°C đến >400°C

✔️ Độ kín cao

• Tránh rò rỉ chất lỏng/khí

✔️ Vật liệu đạt chuẩn

• ASTM, ASME, API

🔧 Các loại ống dùng cho áp lực cao

1. Ống thép carbon (Carbon steel pipe)

• ASTM A106, A53
• Độ bền cao
• Giá thành hợp lý

✔️ Ứng dụng: dầu khí, hơi, nước áp lực cao

2. Ống thép hợp kim (Alloy steel pipe)

• ASTM A335 (P11, P22)
• Chịu nhiệt và áp suất cao

✔️ Ứng dụng: nhà máy nhiệt điện

3. Ống inox (Stainless steel pipe)

• ASTM A312 (304, 316)
• Chống ăn mòn tốt

✔️ Ứng dụng: hóa chất, thực phẩm

🔩 Các loại phụ kiện đường ống áp lực cao

1. Co, tê, côn (Elbow, Tee, Reducer)

• Dạng hàn (Butt Weld – BW)
• Đảm bảo độ kín cao

✔️ Dùng để thay đổi hướng và kích thước đường ống

2. Mặt bích (Flange)

• RF, RTJ
• Theo tiêu chuẩn ASME B16.5

✔️ Kết nối tháo lắp dễ dàng

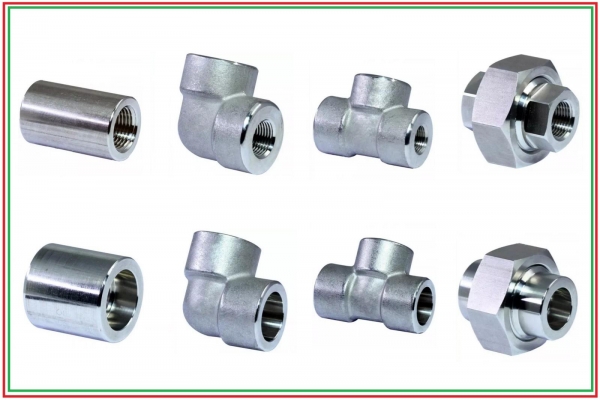

3. Phụ kiện hàn socket (SW fitting)

• Dùng cho đường ống nhỏ
• Chịu áp lực cao

✔️ Ứng dụng: hệ thống Class 3000 – 6000

4. Bulong – đai ốc (Stud bolt & nut)

• ASTM A193 B7, B8
• Kết nối mặt bích

✔️ Đảm bảo lực siết và độ kín

📊 So sánh nhanh các loại phụ kiện

⚠️ Sai lầm thường gặp

• Chọn sai vật liệu → nứt vỡ, ăn mòn
• Dùng fitting ren cho áp cao → rò rỉ
• Không kiểm tra tiêu chuẩn (ASME, ASTM)

🔥 Mẹo chọn hệ thống piping áp lực cao

👉 Áp rất cao → BW fitting + flange RTJ
👉 Đường ống nhỏ → SW fitting
👉 Môi trường ăn mòn → inox hoặc hợp kim

🏁 Kết luận

Ống và phụ kiện cho đường ống áp lực cao cần đảm bảo:

• Độ bền cơ học cao
• Khả năng chịu nhiệt và áp suất
• Tuân thủ tiêu chuẩn quốc tế

👉 Lựa chọn đúng giúp:

• Đảm bảo an toàn hệ thống
• Tăng tuổi thọ thiết bị
• Giảm chi phí bảo trì
